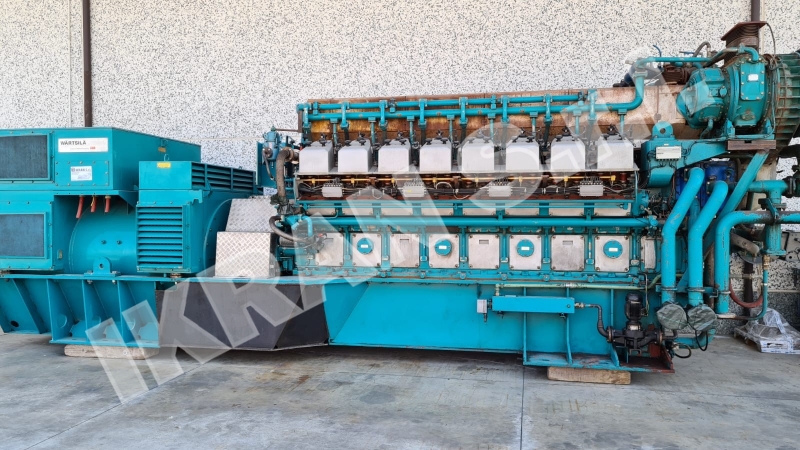

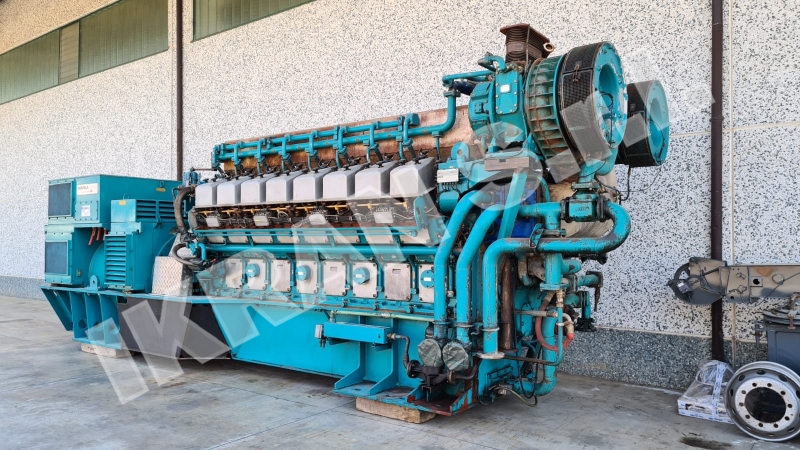

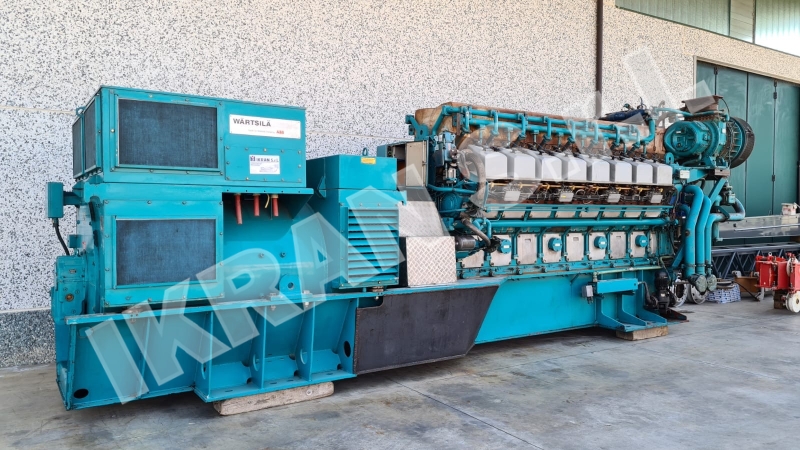

SPECIFICHE MOTORE - ANNO 1994 NUMERO DI MOTORI QTA' 2       TIPO DI MOTORE WN16V25SG 1000 RPM       FREQUENZA  Hz 50       CARBURANTE GAS NATURALE         VALORE CALORIFICO INFERIORE kJ/Nm3 35500       PRESSIONE BAR > 4       INDICE DI METANO   85       TIPO DI RAFFREDDAMENTO   RADIATORE       V COSPHI 6300 - 0.80       CONDIZIONI AMBIENTALI DEL SITO ALTITUDINE MT. 100       TEMPERATURA AMBIENTE °C 25       UMIDITÀ RELATIVA % 80       ALTRE CONDIZIONI    ISO3046/1 - 1986 E       MAX. CONTROPRESSIONE mm H2O 200       PRESTAZIONE DEL SISTEMA     GE PLANT PERFORMANCE   PRODUZIONE NETTA DI ENERGIA ELETTRICA kW - 5520 38,5   GRUPPO MOTORE A GAS kW 2800 5600     SERVIZI AUSILIARI kW - - 80     CONSUMO DI CARBURANTE kW 7180 14360     TOLLERANZA +/- 1% kJ/kWh 9230 9360     EMISSIONI COMPOSIZIONE DEI GAS (VALORI TIPICI) A VALLE DEL MOTORE AL 100% DEL CARICO (POTENZA
MECCANICA ALL'ASSE = 2850 kW) VOL - % g/kWh(e) PPM mg/Nm3 mg/MJ CONTENUTO IN O2 - - 15 5 - Nox, CALCOLATO COME NO2 - 1,5 82 455 165 CO - 1,2 122 413 150 NMHC, CALCOLATI COME C3H8 - 1,5 85 457 166 CONSUMO OLIO LUBRIFICANTE kg/h MOTORE IMPIANTO       - 2,8 5,6     CONSUMO CONSUMO GAS MOTORE SMC/H 764,59       DIMENSIONI E PESI PRINCIPALI DEL GENERATORE LUNGHEZZA MM 8.800         LARGHEZZA MM 2.050         ALTEZZA MM 3.205         PESO KG. 43.000         POTENZA E CALORE NOMINALI 1000 RPM / 50 Hz         16V25 GEN. OUTPUT* Kw 2800           VELOCITÀ DI CALORE* kJ/kWh (gen.) 9230           DATI PRINCIPALI ALTERNATORE - ABB Industry HSG 710 MM6 Alesaggio cilindro 250 mm   Singolo, autoregolante senza spazzole Corsa pistone 300 mm   Energia   3500 kVA   Velocità 1000 rpm   Fattore di potenza   0,8   Pressione media effettiva 15.0 bar Voltaggio   6,3 kV   Velocità del pistone 9-10 m/s Corrente   320   Specifiche del carburante: Frequenza   50 Hz   Gas naturale (indice metano> 80)   Velocità di rotazione   1000 g/1"   Emissioni: Velocità di fuga   1150 g/1"   Condizioni del sito ISO 3046 / I   Efficienza alla tensione nominale al 100% del carico con cosp = 0,8 96,5%   Motore al 100% - carico     NOX g / kWh di elettricità 1.0   Elettricità CO g / kWh 2.0 Classe di isolamento / aumento. Temperatura F/F   NMHC g / kWh di elettricità 1.0   Particelle g / kWh elettricità 0.1 Classe di protezione IP21/IP23       Forma costruttiva IM 1101       Raffreddamento   ad aria autoventilato     Sensori statore   2 X 3 PT 100     Scaldiglia   ca. 500 W       Regolazione del voltaggio AVR a distanza, ± 5%     Standard   IEC 34



ENGINE SPECIFICATIONS - YEAR 1994 NUMBER OF ENGINES QTY 2       ENGINE TYPE WN16V25SG 1000 RPM       FREQUENCY Hz 50       FUEL NATURAL GAS         LOWER CALORIFIC VALUE kJ/Nm3 35500       PRESSURE BAR > 4       METHANE INDEX   85       TYPE OF COOLING   RADIATOR       GENERATOR VOLTAGE,
POWER FACTOR V COSPHI 6300 - 0.80       SITE ENVIRONMENTAL CONDITIONS ALTITUDE MT. 100       ROOM TEMPERATURE °C 25       RELATIVE HUMIDITY % 80       OTHER CONDITIONS SECOND   ISO3046/1 - 1986 E       MAX. COUNTERPRESSION mm H2O 200       SYSTEM PERFORMANCE     GE PLANT PERFORMANCE   NET ELECTRICITY PRODUCTION kW - 5520 38,5   GAS ENGINE GROUP kW 2800 5600     AUXILIARY SERVICES kW - - 80     FUEL CONSUMPTION kW 7180 14360     TOLERANCE +/- 1% kJ/kWh 9230 9360     EMISSIONS VOL - % g/kWh(e) PPM mg/Nm3 mg/MJ CONTENT IN O2 - - 15 5 - Nox, CALCULATED AS NO2 - 1,5 82 455 165 CO - 1,2 122 413 150 NMHC, CALCULATED AS C3H8 - 1,5 85 457 166 CONSUMPTION OF LUBRICANT OIL kg/h ENGINE PLANT       - 2,8 5,6     CONSUMPTION ENGINE GAS CONSUMPTION SMC/H 764,59       PRINCIPAL GENSET DIMENSIONS AND WEIGHTS LENGTH MM 8.800         WIDTH MM 2.050      </
