Item Number: 000088
State Used
Category Generator
Brand Solar Turbines
Model CENTAUR 40
Year 1997
Conditions Used - Very Good Conditions
Plate No
Rental No
Sold Yes

DESCRIPTION

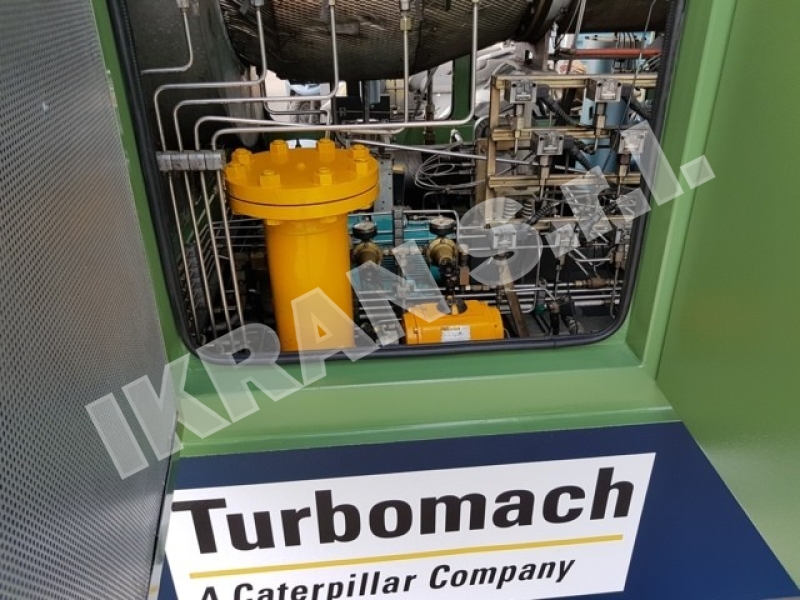

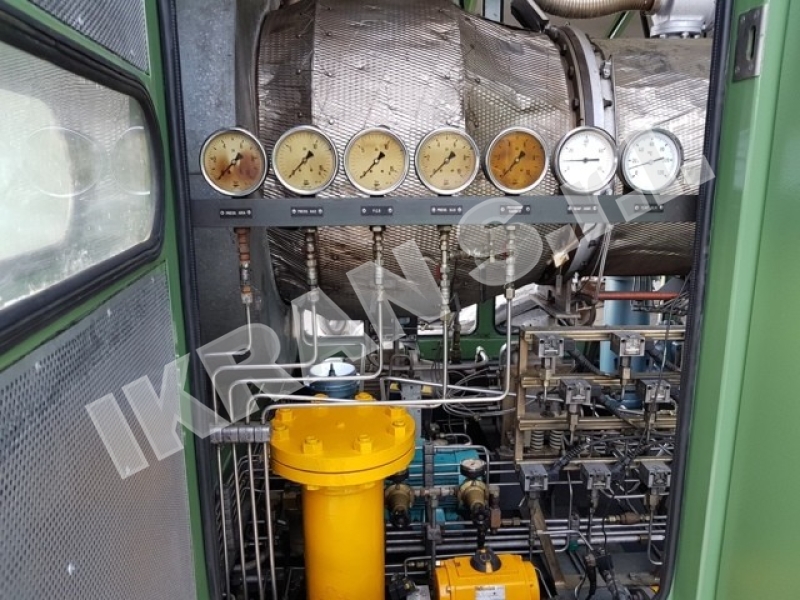

SOLAR CENTAUR 40 BY TURBOMACH CATERPILLAR

  • Potenza nominale: 3,5 MW
  • Anno di costruzione: 1997
  • Anno di messa in esercizio: 1999
  • Anno di cessato esercizio: 2004
  • Velocità: 14950 g/min (50 Hz)
  • Stadi turbina: 3
  • Stadi compressione: 11
  • Rapporto di compressione: 9.5 : 1
  • Potenza all'albero:3427 kW a 15°C (carb. Gas) - 3342 kW a 15°C (carb. Liquido)
  • Consumo carburante: 1048 Nm3/h (P = 2720 kW a 40°C)
  • Portata gas di scarico: 16,2 kg./sec. (P = 2720 kW a 40°C)
  • Peso: 1846 kg
  • Combustibile doppio: gas naturale o LDO
  • Orario di lavoro da ultima revisione: 4.200 h
  • Numero avviamenti: 62

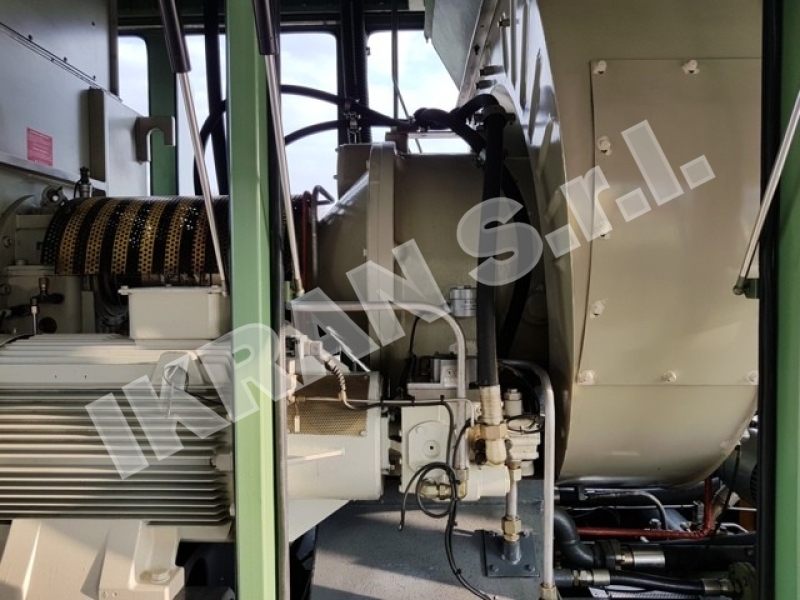

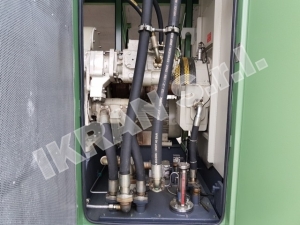

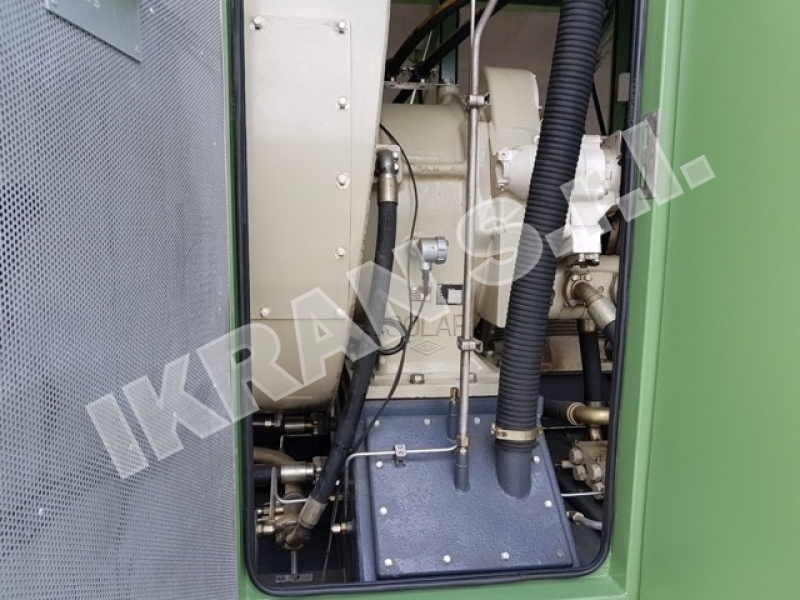

RIDUTTORE:

  • Velocità albero uscita: 1500 g/min
  • Rendimento: 98%
  • Peso: 551 kg


GENERATORE:

  • Fabbricante: ALSTHOM
  • Tipo: AA56BL7/4AP
  • Potenza: 5000 KVA a 40°C
  • Cos: 0,8
  • Tensione: 6300 V, 50 Hz
  • Velocità: 1500 g/min
  • Sonde di temperatura: 6 X PT 100 (statore) - 2 X PT 100 (cuscinetti)
  • Isolazione: CLASSE F
  • Protezione: IP 21
  • Regolazione tensione: +/- 5%
  • Corto circuito: 3 X IN MAX. X 3 SEC


QUADRI ELETTRICI:
Nr. 05 armadi di controllo turbomach
Armadio turbina
Armadio generatore + protezioni
Armadio alimentazione DC
Armadio alimentazione AC
Armadio sorveglianza fuoco

TRASFORMATORE DI CORRENTE:

  • Potenza: kVA 5000
  • Anno di produzione: 1994
  • Massa totale: kg 9970
  • Tensioni nominali prim: 15.75 - 2 kV
  • Tensioni nominale sec: 6 kV
  • Correnti nominali prim: 183,3 A
  • Correnti nominali SEC: 481,1 A
  •

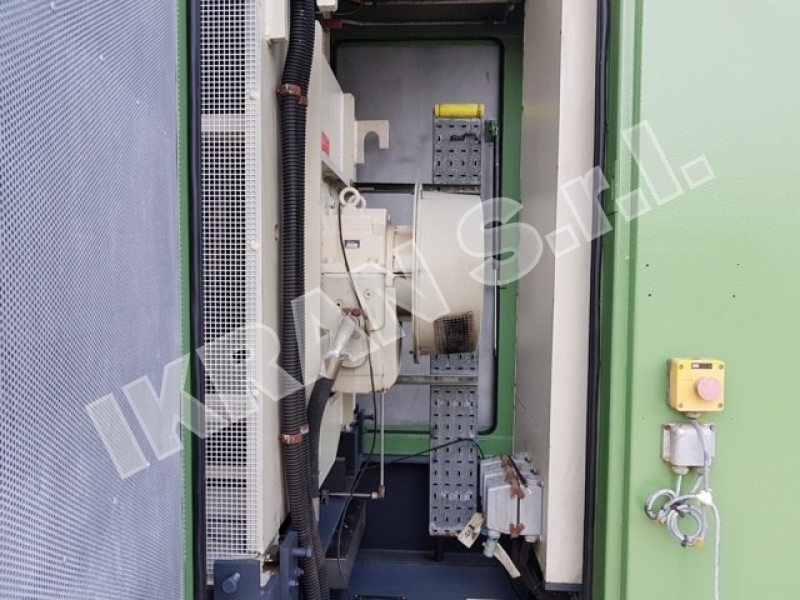

CONTAINER:

  • Dimensioni: Lunghezza ML. 8,00 larghezza M 2,20 altezza M 3,24
  • Peso totale ca.: 30.000 kg
  • Turbina: 1.846 kg
  • Riduttore: kg 1.370
  • Alternatore: kg 12.400
  • Cassone: con 16 porte laterali e 2 porte posteriori

Il cassone insonorizzante, struttura in acciaio, ha i pannelli apribili dello spessore di 80 mm., costruiti in lamiera di acciaio spessore 3 mm., riempiti con lana minerale e rivestiti in lamiera di acciaio perforata

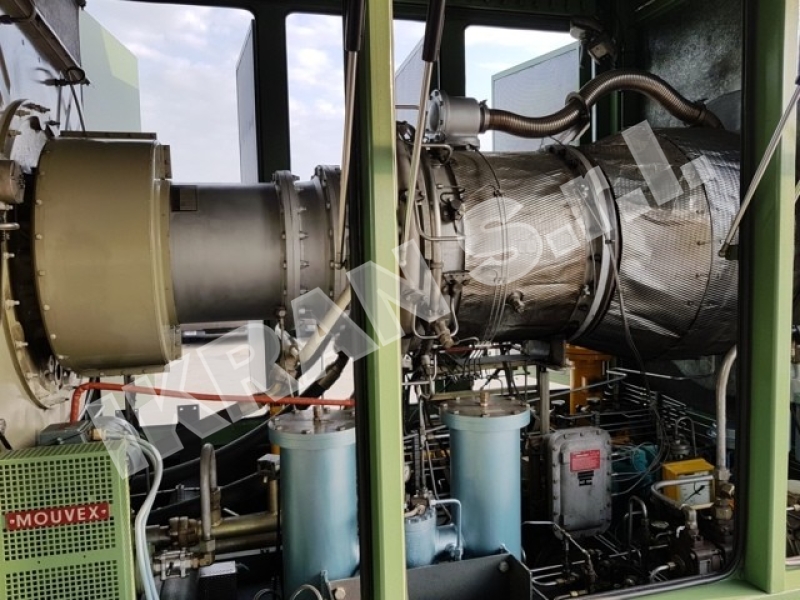

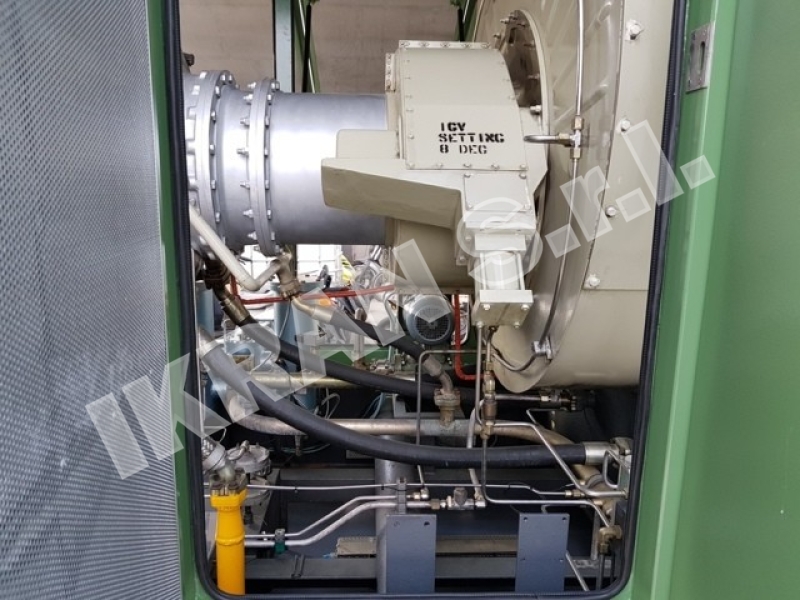

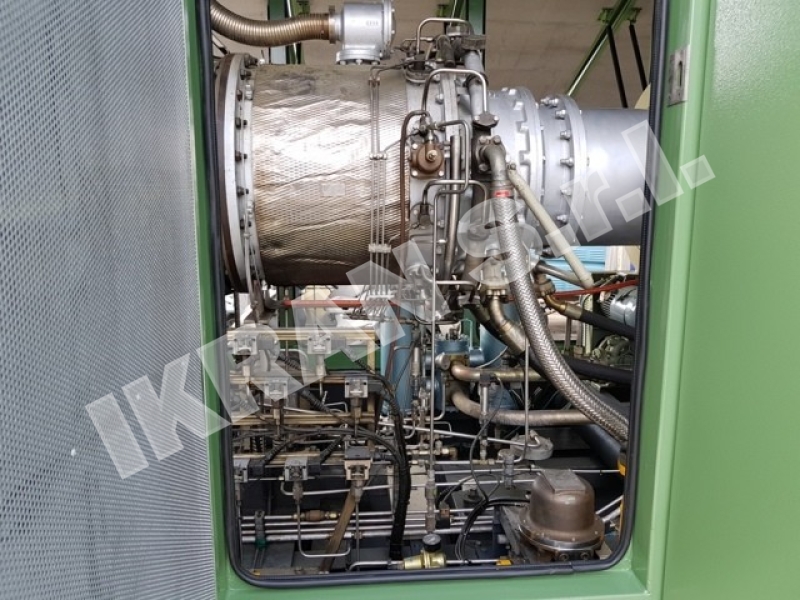

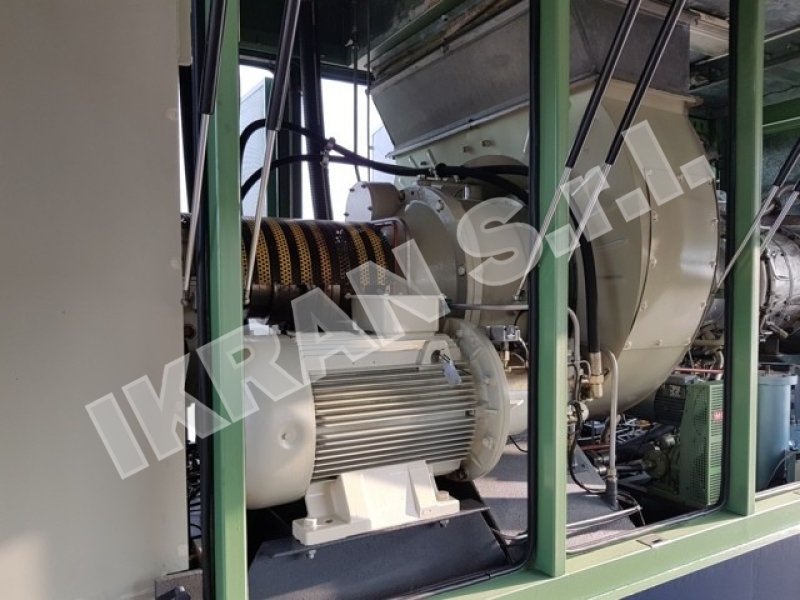

SOLAR CENTAUR 40 MANUFACTURED BY TURBOMACH CATERPILLAR

  • Double fuel:natural gas or LDO
  • Year of construction:1997
  • Year of commissioning:1999
  • Year of closing:2004
  • Speed:14950 rpm (50 Hz)
  • Turbine stages:3
  • Compression stages:11
  • Compression ratio:9.5: 1
  • Nomilan power:3427 kW at 15 ° C (Natural Gas) - 3342 kW at 15 ° C (Liquid fuel)
  • Fuel consumption:1048 Nm3 / h (P = 2720 kW at 40 ° C)
  • Exhaust gas rate:16.2 kg / sec. (P = 2720 kW at 40 ° C)
  • Weight:1846 kg
  • Working hours from the last overhaul:4.200 h
  • Starts:62


ADAPTER:

  • Output speed:1500 RPM
  • Performance:98%
  • Weight:551 kg

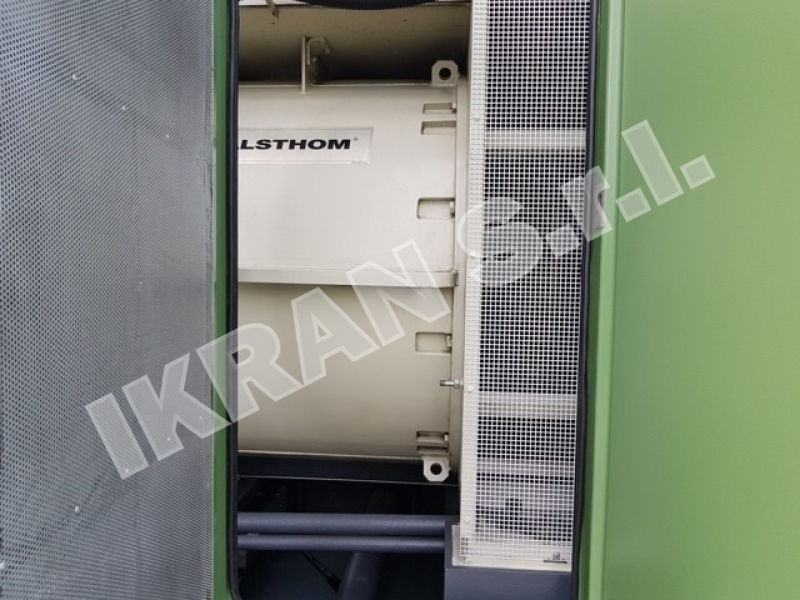

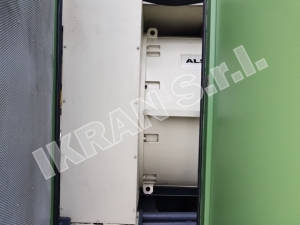

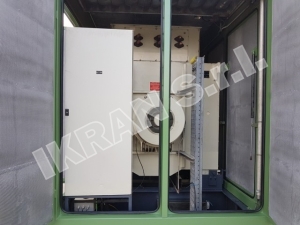

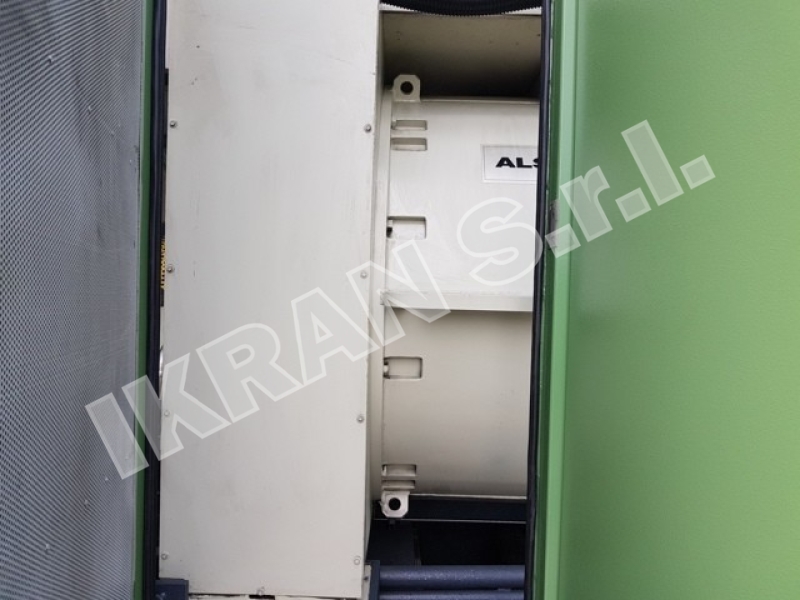

GENERATOR

  • Manufacturer:ALSTHOM
  • Type:AA56BL7 / 4AP
  • Power:5000 KVA at 40° C
  • Cos:0.8
  • Voltage:6300 V, 50 Hz
  • Speed:1500 RPM
  • Temperature probes:6 X PT 100 (stator) 2 X PT 100 (bearings)
  • Insulation:CLASS F
  • Protection:IP 21
  • Voltage adjustment:+/- 5%
  • Short circuit:3 X in max. X 3 sec


SWITCHBOARDS
5 units of turbomach control rooms
Turbine cabinet
Generator cabinet + protections
DC power supply cabinet
AC power supply cabinet
Surveillance of fire cabinet

TRANSFORMER

  • Power:5000 KVA
  • Year of construction:1994
  • Total weight:9970 KG
  • Primary tension:15.75 - 2 kV
  • Tensions nominal sec:6 kV
  • Nominal priming power:183.3 A
  • Nominal power sections:481.1 A

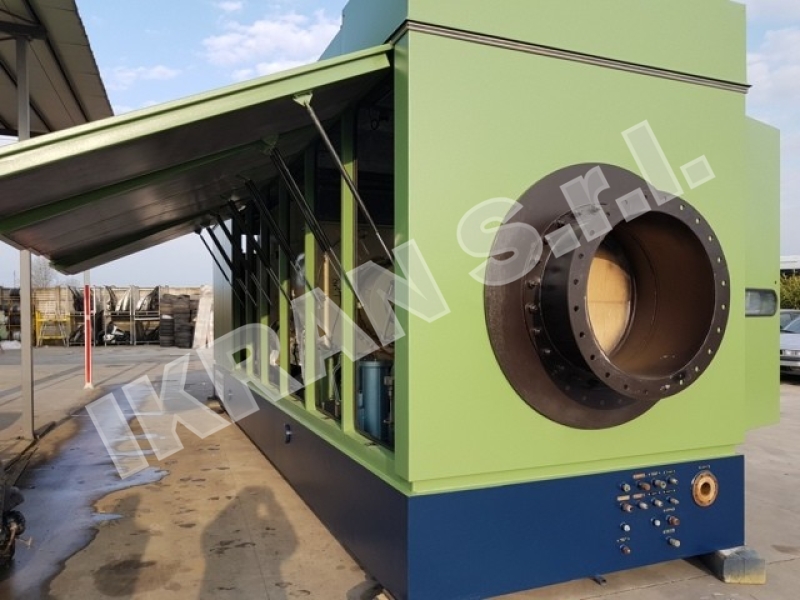

CONTAINER

  • Length: 8.00 M
  • Width:X 2.20 M
  • Height:3.24 M
  • Total weight:30.000 kg
  • Turbine:1.846 kg
  • Reducer:1.370 kg
  • Alternator:12.400 kg

Box with 16 side doors and 2 rear doors. The soundproofing box, steel structure, has the opening panels of 80 mm thickness, made of 3 mm thick steel sheets, filled with mineral wool and covered with perforated steel plate.
